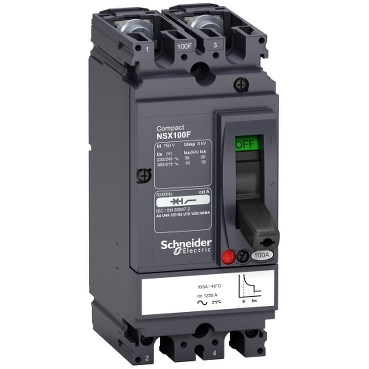

施耐德ComPacT NSX 塑殼斷路器 160A~630A

殼架電流：100A，160A，250A，400A，630A；

額定電壓: 220-690Vac

分?jǐn)嗄芰Γ?6，25，36, 50, 70, 100, 150, 200KA；

脫扣單元：熱磁脫扣，電子式脫扣；

保護類型：配電保護，漏電保護，電動機保護，發電機保護；

安裝方式：固定式，插入式，抽出式；

操作方式：撥動手柄，旋轉手柄，延伸旋轉手柄，電動操作機構；

ComPacT NSX，開啟智“塑”時代，助力“無限”數字化未來。繼承經典的雙旋轉觸頭結構和能量脫扣功能，開創數字化模塊和產品應用。通過可拓展的智能模塊，快速實現無線電氣狀態監測，電能測量，斷路器壽命預測等數字化需求。外觀設計和透明面蓋，令數字模塊狀態一目了然。一體式電子漏電保護斷路器，大電流熱磁斷路器，交流1000V斷路器等功能滿足建筑，基建，OEM等不同行業和場景的個性化應用。致力于降低產品全生命周期對環境的影響，率先采用100%可回收材料的原色紙板包裝，通過二維碼獲取電子版安裝指南可以減少紙張利用。施耐德塑殼附件電壓脫扣線圈分勵線圈 輔助觸點

施耐德ComPacT NSX DC 塑殼斷路器-光伏專用塑殼斷路器

型號 NSX DC PV S

額定電流In(A) 200 250

額定電壓Ue(V) 1200 1200

額定絕緣電壓Ui(V)   1200 1200

額定沖擊耐受電壓Uimp(KV) 8 8

過載保護Ir(A) 0.7-1In  0.7-1In

安裝方式 固定式 固定式

尺寸W*H*D(mm) 140*161*86 140*161*86

訂貨號 LV43820420 LV43846220

直流專用設計，電壓可高達1200V，支持各種環境的應用。   雙旋轉觸頭結構，快速熄滅臨界電流，安全可靠。保證光伏系統故障后仍能安全使用。Compact NSX DC PV S 光伏專用直流塑殼斷路器運用于直流匯流箱與直流屏，分別作為匯流箱的出線保護和光伏逆變房的進線保護。直流匯流箱與逆變房之間距離較遠（可達200米），故匯流箱的出線端和逆變房的進線端都需設有短路保護。每個直流匯流箱中，在一次匯流后放置一臺Compact NSX DC PV S 光伏專用直流塑殼斷路器，光伏逆變房中的直流屏內，放置6-8臺Compact NSX DC 光伏專用直流塑殼斷路器作為二次回流支路保護。施耐德推薦光伏常用兩種額定電流規格直流塑殼斷路器：200A/ 250A，具備過載和短路保護功能，保護電纜和電氣設備，適用于光伏發電系統。Compact NSX DC PV S系列斷路器符合了2015年用于太陽能光伏（PV）系統的認證技術規范。施耐德塑殼附件電壓脫扣線圈分勵線圈 輔助觸點

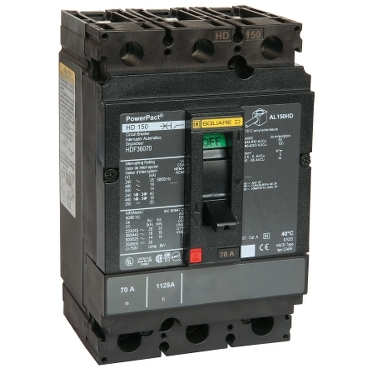

施耐德PowerPact系列適于OEM客戶的多標準塑殼斷路器 15~600A

額定電流：15~600A

分?jǐn)嗄芰Γ?80V下18~65KA

三種殼架： PowerPact H (15-150 A), PowerPact J (150-250 A) ,PowerPact L (400-1200)

脫扣單元：熱磁式、電子式

附件與NSX附件通用

符合標準：IEC 60947-2 和 UL 489

出口認證：UL, CSA, CCC

多國認證標準，符合元器件出口UL標準，低殼架和高殼架產品配備不同脫扣單元，滿足性價比與性能的多種選擇 。

施耐德ComPacT NSX系列塑殼斷路器 100~630

殼架電流：100A，160A，250A，400A，630A；

分?jǐn)嗄芰Γ?6, 50, 70, 100, 150, 200KA；

脫扣單元：熱磁脫扣，電子式脫扣；

保護類型：配電保護，漏電保護，電動機保護；

安裝方式：固定式，插入式，抽出式；

操作方式：撥動手柄，旋轉手柄，延伸旋轉手柄，電動操作機構；

NSX采用雙旋轉觸頭結構，可以實現優異的保護，此外使用電子脫扣單元還可以實現測量以及便捷通信。NSX符合IEC 60947-2，GB14048.2，中國CCC認證及多國船級認證等標準，擁有多項技術，可以應用于多種領域。NSX適用的行業：軌道交通，商業船舶 ，零售商業-商場、購物中心、超市，火電，工業廠房，商品房（住宅、公寓），酒店，醫療設施等。施耐德塑殼附件電壓脫扣線圈分勵線圈 輔助觸點

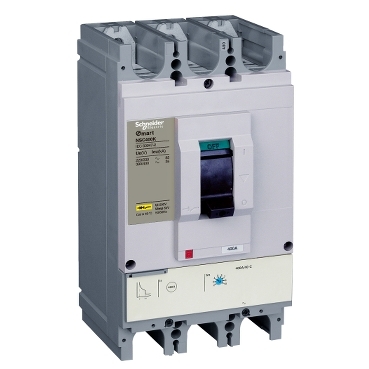

施耐德Osmart系列塑殼斷路器-Osmart NSC

作為機械設備進線總開關

額定電流：全系列15~630A

電壓等級：550V(15~250A)、440V(250A~630A)

分?jǐn)嗄芰Γ篍7.5KA、B10KA、S18KA、K35KA

脫扣單元：熱磁式（配電保護）、單磁式（電動機保護）

極數：3P/4P

安裝方式： 固定式安裝方式，可水平，垂直，平躺安裝，不影響電氣性能環境溫度：-25℃~+70℃，高于50℃時應考慮降容(630A下40℃應考慮降容)

60/100小殼架產品,貼合OEM客戶的小電流小尺寸應用，160/250A產品共享一種尺寸，方便升級互換 400/630A大電流產品使用雙旋轉觸頭設計，優越的限流能力大大降低了短路電流對設備的破壞，斷路器隔離位置具有機械指示，可靠指示狀態，附件模塊化安裝，可自由更換，認證齊全,綠色環保 : CCC,CE,CCS（100A）,RoHS（250A），應用：橡塑機械,紡織機械,空調暖通,機床,通信電源,印刷包裝,建筑機械,起重機械,電梯行業等。施耐德塑殼附件電壓脫扣線圈分勵線圈 輔助觸點
