(siemens)西門子推出新產品:SIMATIC S7-1500 可編程控制器(PLC)
德國西門子(SIEMENS)公司生產的可編程序控制器在我國的應用也相當廣泛,在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等。 西門子S7系列PLC體積小、速度快、標準化,具有網絡通信能力,功能更強,可靠性高。S7系列PLC產品可分為微型PLC(如S7-200),小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等。

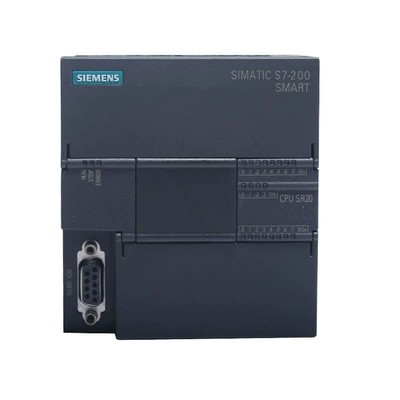

(圖為西門子PLC S7-200 )
近日西門子于2018中國國際工業博覽會正式發布了其Simatic S7-1500,以助力用戶實現工廠內故障率的降低,提高工廠效率,成為生產企業的有力助手。
作為全球領先的技術企業,西門子始終致力于卓越的工程技術、創新、品質、可靠和國際化發展,專注于電氣化、自動化和數字化領域。 Simatic可編程邏輯控制器(PLC)作為西門子標志性的系列產品,從1958年的誕生,距今已有60年的歷史。經過這60年的發展與創新,Simatic系列已從最早的S3系列更新迭代到了如今的S7系列。
盡可能地降低工廠出現故障或意外停機的可能性,以提高工廠效率,已經成為生產企業的主要訴求。為此,西門子開發出全新Simatic S7-1500 R/H系列冗余控制系統?;跇?biāo)準型 Simatic S7-1500 CPU,Simatic S7-1500 R/H采用透明化編程方式,使用TIA Portal STEP 7 編程語言進行編程,把程序從標準系統遷移到冗余系統,無需額外工作。Simatic S7-1500 R/H憑借其高可用性,能夠有效防止數據丟失以及避免停機。此外,該系列控制系統采用PROFINET系統冗余的方式,可以充分利用PROFINET的高效、靈活、高性能的特點。

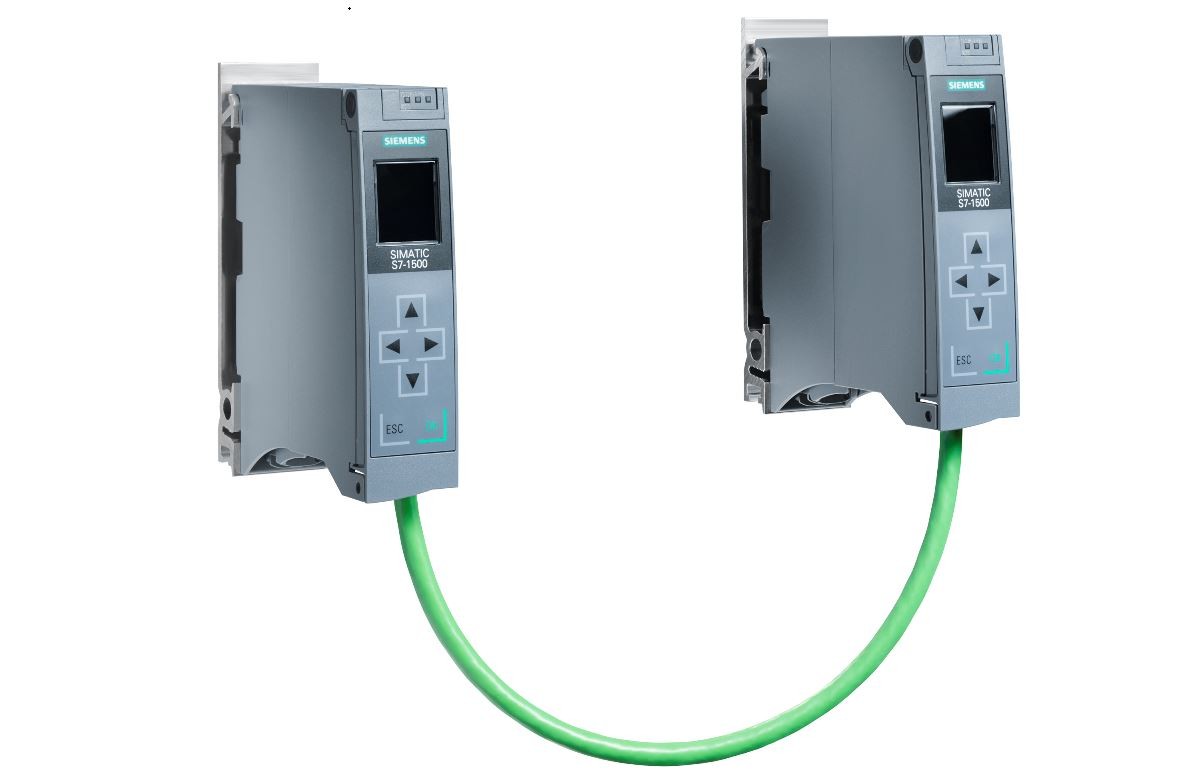

(圖為西門子全新Simatic S7-1500)
全新Simatic S7-1500 R/H系列冗余控制系統是基于標準型 Simatic S7-1500 CPU,Simatic S7-1500 R/H采用透明化編程方式,使用TIA Portal STEP 7 編程語言進行編程,把程序從標準系統遷移到冗余系統,無需額外工作。Simatic S7-1500 R/H憑借其高可用性,能夠有效防止數據丟失以及避免停機。此外,該系列控制系統采用PROFINET系統冗余的方式,可以充分利用PROFINET的高效、靈活、高性能的特點。
全新Simatic S7-1500 冗余控制器涵蓋三種CPU,分別為CPU1513R、 CPU1515R和CPU1517H。其中,CPU1513R 和 CPU1515R適合中小型項目應用。如果一個CPU失效 ,備用CPU將自動接管程序控制工作,程序可以快速恢復運行,以防止數據丟失。此外,基于PROFINET系統冗余的通訊方式還可以提高設備的可用性。支持Profinet S2冗余功能的現場設備(例如ET 200SP/MP)通過PROFINET連接到冗余CPU,從而構成PROFINET冗余通訊,即使發生網絡中斷,現場設備也能繼續工作。具有相似的功能特性的CPU1517H性能更強,適合大型項目應用。該系列CPU帶有專門的光纖同步模塊,可以實現快速、平滑的切換。未來,CPU1517H還將開發支持PROFINET冗余網絡。
Simatic S7-1500 R/H能夠最大限度地降低生產故障機率。例如,在生產、能源、供水系統、環境監控系統、機場助航照明、編組站系統等領域,能夠有效避免控制器故障引起的停機;在行李處理、高架倉庫、跟蹤和追溯等領域,能夠避免因工廠故障造成數據丟失而導致的高昂重啟成本;在污水處理廠、隧道、船閘、樓宇系統等領域,即使沒有監督和維修人員也能保障正常運行。
PLC采用的編程語言有梯形圖、布爾助記符、功能表圖、功能模塊和語句描述編程語言。編程方法的多樣性使編程簡單、應用面拓展。操作十分靈活方便,監視和控制變量十分容易。
西門子PLC Simatic S7-1500安裝及注意事項:
一、輔助電源功率較小,只能帶動小功率的設備(光電傳感器等);
二、 一般PLC均有一定數量的占有點數(即空地址接線端子),不要將線接上;
三、 PLC存在I/O響應延遲問題,尤其在快速響應設備中應加以注意。
四、輸出有繼電器型,晶體管型(高速輸出時宜選用),輸出可直接帶輕負載(LED指示燈等);
五、輸入/斷開的時間要大于PLC掃描時間;
六、PLC輸出電路中沒有保護,因此應在外部電路中串聯使用熔斷器等保護裝置,防止負載短路造成損壞PLC;
七、 不要將交流電源線接到輸入端子上,以免燒壞PLC;
八、接地端子應獨立接地,不與其它設備接地端串聯,接地線裁面不小于2mm2;
九、 輸入、輸出信號線盡量分開走線,不要與動力線在同一管路內或捆扎在一起,以免出現干擾信號,產生誤動作;信號傳輸線采用屏蔽線,并且將屏蔽線接地;為保證 信號可靠,輸入、輸出線一般控制在20米以內;擴展電纜易受噪聲電干擾,應遠離動力線、高壓設備等。
Simatic S7-1500PLC有較高的易操作性。它具有編程簡單,操作方便,維修容易等特點,一般不容易發生操作的錯誤。對PLC的操作包括程序輸入和程序更改的操作。程序的輸入直接可接顯示,更改程序的操作也可以直接根據所需要的地址編號或接點號進行搜索或程序?qū)ふ?,然后進行更改。PLC有多種程序設計語言可供使用。用于梯形圖與電氣原理圖較為接近。容易掌握和理解。PLC具有的自診斷功能對維修人員維修技能的要求降低。當系統發生故障時,通過硬件和軟件的自診斷,維修人員可以很快找到故障的部位。Simatic S7-1500的發布對于中國用戶企業來說,無疑是一個福音,同時,也將成為Simatic系列一個劃時代的象征!
