數字萬用表的基本電路是一個表頭電路，它所完成的基本功能是將輸入的直流電壓（模擬量）量化，并輸出；其它的功能一般需要增加外部電路?，F(xiàn)在萬用表的芯片，其集成度越來越高，外圍電路越來越少，這樣有好處也有壞處。好處：集成度高，外部電路簡單，元件質量問題引起的質量故障會少很多；壞處：芯片一壞，更換成本高且麻煩，有時更換一個芯片的錢，都可以再買一臺儀表了，所以一般壞了只好報廢。

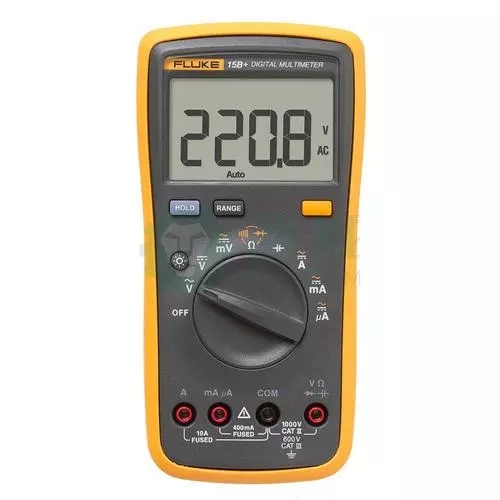

數字萬用表操作指南

一、直流電壓測量

    1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。

　　2.將功能開關置于直流電壓檔V-量程范圍，并將測試表筆連接到待測電源(測開路電壓)或負載上(測負載電壓降)，紅表筆所接端的極性將同時顯示于顯示器上。

　　注意：

　　1.如果不知被測電壓范圍.將功能開關置于最大量程并逐漸下降。

　　2.如果顯示器只顯示“1”，表示過量程，功能開關應置于更高量程。

　　3.“”表示不要測量高于1000V的電壓，顯示更高的電壓值是可能的,但有損壞內部線路的危險。

　　4.當測量高電壓時，要格外注意避免觸電。

二、直流電流測量

    1.將黑表筆插入COM插孔，當測量最大值為200mA的電流時，紅表筆插入mA插孔，當測量最大值為20A的電流時，紅表筆插入20A插孔。

　　2.將功能開關置于直流電流檔A-量程，并將測試表筆串聯接入到待測負載上，電流值顯示的同時，將顯示紅表筆的極性。

　　注意:

　　1.如果使用前不知道被測電流范圍，將功能開關置于最大量程并逐漸下降。

　　2.如果顯示器只顯示“1”，表示過量程，功能開關應置于更高量程。

　　3.表示最大輸入電流為200mA，過量的電流將燒壞保險絲，應再更換，20A量程無保險絲保護，測量時不能超過15秒。

三、交流電壓測量

    1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。

　　2.將功能開關置于交流電壓檔V~量程范圍，并將測試筆連接到待測電源或負載上。測試連接圖同上。測量交流電壓時，沒有極性顯示。

　　注意:

　　1.參看直流電壓注意1.2.4。

　　2.“”表示不要輸入高于700Vrms的電壓，顯示更高的電壓值是可能的，但有損壞內部線路的危險。

四、交流電流的測量

    1.將黑表筆插入COM插孔，當測量最大值為200mA的電流時，紅表筆插入mA插孔，當測量最大值為20A的電流時，紅表筆插入20A插孔。

　　2.將功能開關置于交流電流檔A~量程，并將測試表筆串聯接入到待測電路中。

　　注意:

　　1.參看直流電流DCA測量注意1、2、3。

五、電阻測量

    1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。

　　2.將功能開關置于Ω量程，將測試表筆連接到待測電阻上。

　　注意:

　　1.如果被測電阻值超出所選擇量程的最大值，將顯示過量程“1”，應選擇更高的量程，對于大于1MΩ或更高的電阻，要幾秒鐘后讀數才能穩定，這是正常的。

　　2.當沒有連接好時，例如開路情況，儀表顯示為“1”。

　　3.當檢查被測線路的阻抗時，要保證移開被測線路中的所有電源，所有電容放電。被測線路中，如有電源和儲能元件，會影響線路阻抗測試正確性。

　　4.萬用表的200MΩ檔位，短路時有10個字,測量一個電阻時，應從測量讀數中減去這10個字。如測一個電阻時，顯示為101.0，應從101.0中減去10個字.被測元件的實際阻值為100.0即100MΩ。

六、電容測試

      連接待測電容之前，注意每次轉換量程時，復零需要時間，有漂移讀數存在不會影響測試精度。

　　1.將功能開關置於電容量程C(F)

　　2.將電容器插入電容測試座中

　　注意:

　　1.儀器本身已對電容檔設置了保護，故在電容測試過程中不用考慮極性及電容充放電等情況。

　　2.測量電容時，將電容插入專用的電容測試座中(不要插入表筆插孔COM、V/Ω)。

　　3.測量大電容時穩定讀數需要一定的時間。

　　4.電容的單位換算：1μF=106pFlμF=103nF

七、二極管測試及蜂鳴器測試

      1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔(紅表筆極性為“+”)將功能開關置于“”檔、并將表筆連接到待測二極管，讀數為二極管正向壓降的近似值。

　　2.將表筆連接到待測線路的兩端如果兩端之間電阻值低于約70Ω，內置蜂鳴器發聲。
