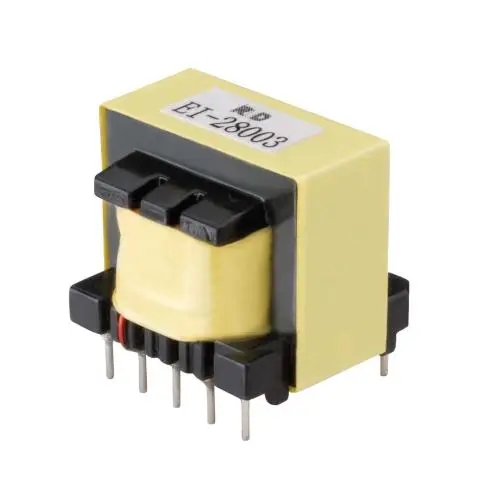

電子變壓器就是開關穩壓電源。它實際上就是一種逆變器。首先把交流電變?yōu)橹绷麟?然后用電子元件組成一個振蕩器直流電變?yōu)楦哳l交流電.通過開關變壓器輸出所需要的電壓然后二次整流供用電器使用。開關穩壓電源具有體積小，重量輕,價格低等優點,所以被廣泛用在各種電器中。

電子變壓器工作原理

    工作原理與開關電源相似，二極管VD1～VD4構成整流橋把市電變成直流電，由振蕩變壓器T1，三極管VT1、VT2組成的高頻振蕩電路，將脈動直流變成高頻電流，然后由鐵氧體輸出變壓器T2對高頻高壓脈沖降壓，獲得所需的電壓和功率。R1為限流電阻。電阻R2、電容C1和雙向觸發二極管VD5構成啟動觸發電路。 三極管VT1、VT2選用S13005，其B為15～2 0倍。也可用C3093等BUceo>=35OV的大功率三極管。觸發二極管VD5選用32V左右的DB3或VR60。振蕩變壓器可自制，用音頻線繞制在 H7 X 10 X 6的磁環上。TIa、T1b繞3匝，Tc繞1匝。鐵氧體輸出變壓器T2也需自制，磁心選用邊長27mm、寬20mm、厚10mm的EI型鐵氧體。T2a用直徑為0．45mm高強度漆包線繞100匝，T2b用直徑為1．25mm高強度漆包線繞8匝。 二極管VD1～VD4選用 IN4007型，雙向觸發二極管選用DB3型，電容C1～C3選用聚丙聚酯滌綸電容，耐壓250V。

　　電路工作時，A點工作電壓約為12V；B點約為25V；C點約為105V；D點約為10V。如果電壓不滿足上述數值，或電路不振蕩，則應檢查電路有無錯焊、漏焊或虛焊。然后再檢查VT1、VT2是否良好，T1a、T1b的相位是否正確。整個電路裝調成功后，可裝入用金屬材料制作的小盒內，發利于屏蔽和散熱，但必須注意電路與外殼的絕緣。引外，改變T2 a、b二線圈的匝數，則可改變輸出的高頻電壓。

電子變壓器除了體積較小外，在電力變壓器與電子變壓器二者之間，并沒有明確的分界線。一般提供60Hz電力網絡之電源均非常龐大，它可能是涵蓋有半個洲地區那般大的容量。電子裝置的電力限制，通常受限于整流、放大，與系統其它組件的能力，其中有些部份屬放大電力者，但如與電力系統發電能力相比較，它仍然歸屬于小電力之范圍。

　　各種電子裝備常用到變壓器，理由是：提供各種電壓階層確保系統正常操作;提供系統中以不同電位操作部份得以電氣隔離;對交流電流提供高阻抗，但對直流則提供低的阻抗;在不同的電位下，維持或修飾波形與頻率響應?！缸杩埂蛊渲兄豁椫匾拍?，亦即電子學特性之一，其乃預設一種設備，即當電路組件阻抗系從一階層改變到另外的一個階層時，其間即使用到一種設備-變壓器。

    對于電子裝置而言，重量和空間通常是一項努力追求之目標，至于效率、安全性與可靠性，更是重要的考慮因素。變壓器除了能夠在一個系統里占有顯著百分比的重量和空間外，另一方面在可靠性方面，它亦是衡量因子中之一要項。在它應用方面的差別，使得電力變壓器并不適合應用于電子電路上。

電子變壓器分類

    電子變壓器和半導體開關器件，半導體整流器件，電容器一起，稱為電源裝置中的 4大主要元器件。根據在電源裝置中的作用，電子變壓器可以分為：

　　1）起電壓和功率變換作用的電源變壓器，功率變壓器，整流變壓器，逆變變壓器，開關變壓器，脈沖功率變壓器；

　　2）起傳遞寬帶、聲頻、中周功率和信號作用的寬帶變壓器，聲頻變壓器，中周變壓器；

　　3）起傳遞脈沖、驅動和觸發信號作用的脈沖變壓器，驅動變壓器，觸發變壓器；

　　4）起原邊和副邊絕緣隔離作用的隔離變壓器，起屏蔽作用的屏蔽變壓器；

　　5）起單相變?nèi)嗷蛉嘧儐蜗嘧饔玫南鄶?shù)變換變壓器，起改變輸出相位作用的相位變換變壓器（移相器）；

　　6）起改變輸出頻率作用的倍頻或分頻變壓器；

　　7）起改變輸出阻抗與負載阻抗相匹配作用的匹配變壓器；

　　8）起穩定輸出電壓或電流作用的穩壓變壓器（包括恒壓變壓器）或穩流變壓器，起調節輸出電壓作用的調壓變壓器；

　　9）起交流和直流濾波作用的濾波電感器；

　　10）起抑制電磁干擾作用的電磁干擾濾波電感器，起抑制噪聲作用的噪聲濾波電感器；

　　11）起吸收浪涌電流作用的吸收電感器，起減緩電流變化速率的緩沖電感器；

　　12）起儲能作用的儲能電感器，起幫助半導體開關換向作用的換向電感器；

　　13）起開關作用的磁性開關電感器和變壓器；

　　14）起調節電感作用的可控電感器和飽和電感器；

　　15）起變換電壓、電流或脈沖檢測信號的電壓互感器、電流互感器、脈沖互感器、直流互感器、零磁通互感器、弱電互感器、零序電流互感器、霍爾電流電壓檢測器。
