超聲波傳感器是利用超聲波的特性研制而成的傳感器。超聲波是一種振動頻率高于聲波的機械波，由換能晶片在電壓的激勵下發生振動產生的，它具有頻率高、波長短、繞射現象小，特別是方向性好、能夠成為射線而定向傳播等特點。超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中，它可穿透幾十米的深度。超聲波碰到雜質或分界面會產生顯著反射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面。

超聲波傳感器結構與工作原理

　　當電壓作用于壓電陶瓷時，就會隨電壓和頻率的變化產生機械變形。另一方面，當振動壓電陶瓷時，則會產生一個電荷。利用這一原理，當給由兩片壓電陶瓷或一片壓電陶瓷和一個金屬片構成的振動器，所謂叫雙壓電晶片元件，施加一個電信號時，就會因彎曲振動發射出超聲波。相反，當向雙壓電晶片元件施加超聲振動時，就會產生一個電信號?；谝陨献饔?，便可以將壓電陶瓷用作超聲波傳感器。如超聲波傳感器，一個復合式振動器被靈活地固定在底座上。該復合式振動器是諧振器以及，由一個金屬片和一個壓電陶瓷片組成的雙壓電晶片元件振動器的一 個結合體。諧振器呈喇叭形，目的是能有效地輻射由于振動而產生的超聲波，并且可以有效地使超聲波聚集在振動器的中央部位。

　　室外用途的超聲波傳感器必須具有良好的密封性，以便防止露水、雨水和灰塵的侵入。壓電陶瓷被固定在金屬盒體的頂部內側。底座固定在盒體的開口端，并且使用樹脂進行覆蓋。對應用于工業機器人的超聲波傳感器而言，要求其精確度要達到1mm，并且具有較強的超聲波輻射。

　　利用常規雙壓電晶片元件振動器的彎曲振動，在頻率高于70kHz的情況下，是不可能達到此目的的。所以，在高頻率探測中，必須使用垂直厚度振動模式的 壓電陶瓷。在這種情況下，壓電陶瓷的聲阻抗與空氣的匹配就變得十分重要。壓電陶瓷的聲阻抗為2.6×107kg/m2s，而空氣的聲阻抗為 4.3×102kg/m2s。5個冪的差異會導致在壓電陶瓷振動輻射表面上的大量損失。一種特殊材料粘附在壓電陶瓷上，作為聲匹配層，可實現與空氣的聲阻抗相匹配。這種結構可以使超聲波傳感器在高達數百kHz頻率的情況下，仍然能夠正常工作。

超聲波距離傳感器技術應用

　　超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中，它可穿透幾十米的深度。超聲波碰到雜質或分界面會產生顯著反射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面。

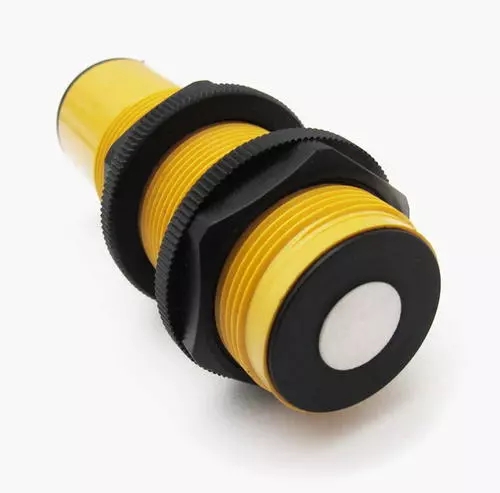

　　超聲波距離傳感器可以廣泛應用在物位（液位）監測，機器人防撞，各種超聲波接近開關，以及防盜報警等相關領域，工作可靠，安裝方便， 防水型，發射夾角較小，靈敏度高，方便與工業顯示儀表連接，也提供發射夾角較大的探頭。
