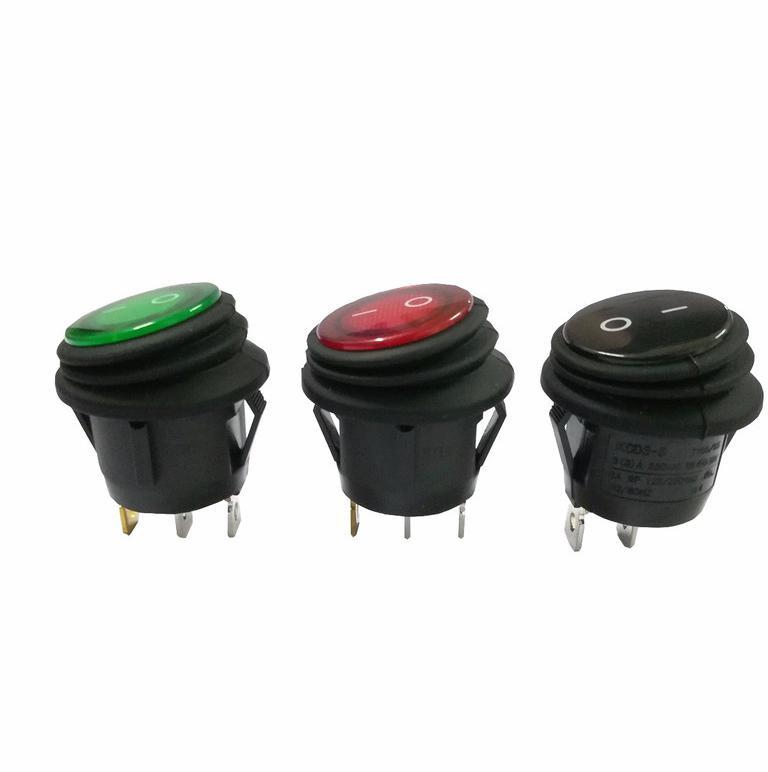

按鈕開關(push-buttON switch )所謂按鈕開關就是將操作部位沿其軸方向用手按下或拉出來開關接點的操作開關。

簡介

　　按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。 　　按鈕開關的結構種類很多，可分為普通撳鈕式、蘑菇頭式、自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式及鑰匙式等，有單鈕、雙鈕、三鈕及不同組合形式，一般是采用積木式結構，由按鈕帽，復位彈簧，橋式觸頭和外殼等組成，通常做成復合式，有一對常閉觸頭和常開觸頭，有的產品可通過多個元件的串聯增加觸頭對數。還有一種自持式按鈕，按下后即可自動保持閉合位置，斷電后才能打開。

按鈕開關的原理

　　就是一個延時電路，只是觸發的形式不同而已，簡單的這種電路就是由一個大電容，一個大電阻，和一個絕緣柵極的場效應管組成，當受到觸發時為電容充電，觸發周期完畢充電結束，這時絕緣柵極的場效應管的柵極電容在柵極作用一個高電壓，場效應管導通，柵極的漏極接一個負載，負載便工作了。由于柵極對地的電阻很高，通常有幾百兆歐，所以放電緩慢，所以還要加一個放電電阻，通常是可調電阻，用來調節延時的時間，電阻大了，延時長，電阻小了延時短。當電容沒電了，柵極沒有電壓了，場效應管進入截止?fàn)顟B(tài)，漏極的負載也就停止工作了。

按鈕開關的分類

　　按操作方式、防護方式分類

　　按鈕可按操作方式、防護方式分類，常見的按鈕類別及特點：（1）開啟式：適用于嵌裝固定在開關板、控制柜或控制臺的面板上。代號為K。（2）保護式：帶保護外殼，可以防止內部的按鈕零件受機械損傷或人觸及帶電部分,代號為H。（3）防水式：帶密封的外殼，可防止雨水侵入。代號為S。4）防腐式：能防止化工腐蝕性氣體的侵入。代號為F。（5）防爆式：能用于含有爆炸性氣體與塵埃的地方而不引起傳爆，如煤礦等場所。代號為B。（6）旋鈕式：用手把旋轉操作觸點，有通斷兩個位置，一般為面板安裝式。代號為X。（7）鑰匙式：用鑰匙插入旋轉進行操作，可防止誤操作或供專人操作。代號為Y。（8）緊急式：有紅色大蘑菇鈕頭突出于外，作緊急時切斷電源用。代號為J或M。（9）自持按鈕：按鈕內裝有自持用電磁機構，主要用于發電廠、變電站或試驗設備中，操作人員互通信號及發出指令等，一般為面板操作。代號為Z。（10）帶燈按鈕：按鈕內裝有信號燈，除用于發布操作命令外，兼作信號指示，多用于控制柜、控制臺的面板上。代號為D。（11）組合式：多個按鈕組合。代號為E。（12）聯鎖式：多個觸點互相聯鎖。代號為C。

　　按用途和觸頭的結構不同分類

　　（1）常開按鈕 　?。?）常閉按鈕 　?。?）復合按鈕

按鈕開關的用途

　　按鈕開關是用來切斷和接通控制電路的低壓開關電器。按鈕開關的觸頭的額定電流為5A。所以，操作按鈕開關所控制的電路屬于小電流電路。

　　按鈕有單極雙位開關或雙極雙位開關，它按動能與用途又分為起動按鈕、復位按鈕、檢查按鈕、控制按鈕、限位按鈕等多種。

　　按鈕有動合（常開）和動斷（常閉）之分，微型按鈕用導電橡膠或金屬片等作導體，可作為狀態選擇開關，用于小型半導體收音機、遙控器、驗鈔器等產品中。
