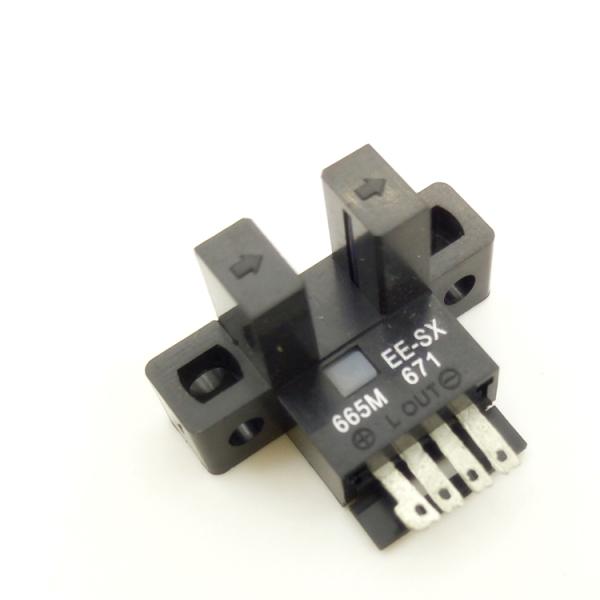

光電傳感器是一種小型電子設備，它可以檢測出其接收到的光強的變化。早期的用來檢測物體有無的光電傳感器．光電傳感器是一種小的金屬圓柱形設備，發射器帶一個校準鏡頭，將光聚焦射向接收器，接收器出電纜將這套裝置接到一個真空管放大器上。在金屬圓筒內有一個小的白熾燈做為光源。這些小而堅固的白熾燈傳感器就是今天光電傳感器的雛形。

光電傳感器的構成

　　光電開關是通過把光強度的變化轉換成電信號的變化來實現控制的。

　　光電傳感器在一般情況下，有三部分構成，它們分為：發送器，接收器和檢測電路。

　　發送器對準目標發射光束，發射的光束一般來源于半導體光源，發光二極管（LED）和激光二極管。光束不間斷地發射，或者改變脈沖寬度。接收器有光電二極管或光電三極管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面是檢測電路，它能濾出有效信號和應用該信號。

　　此外，光電傳感器的結構元件中還有發射板和光導纖維。

　　三角反射板是結構牢固的反射裝置。它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回，具有實用意義。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，還是從這根反射線返回。

　　光纖（又稱光導纖維LWL），它擴大了光電傳感器的使用范圍，形成了特殊的嵌裝式收發裝置。它可以在特殊的環境中使用，檢測微小的物體。它在非常高的外界溫度中，在結構受限制的環境里，都可以獲得滿意的答案。

光電傳感器工作原理

　　光敏二極管是最常見的光傳感器。光電傳感器光敏二極管的外型與一般二極管一樣，只是它的管殼上開有一個嵌著玻璃的窗口，以便于光線射入，為增加受光面積，PN結的面積做得較大，光敏二極管工作在反向偏置的工作狀態下，并與負載電阻相串聯，當無光照時，它與普通二極管一樣，反向電流很?。ǎ?amp;micro;A），稱為光敏二極管的暗電流；當有光照時，載流子被激發，產生電子-空穴，稱為光電載流子。在外電場的作用下，光電載流子參于導電，形成比暗電流大得多的反向電流，該反向電流稱為光電流。光電流的大小與光照強度成正比，于是在負載電阻上就能得到隨光照強度變化而變化的電信號。

　　光電傳感器光敏三極管除了具有光敏二極管能將光信號轉換成電信號的功能外，還有對電信號放大的功能。光敏三級管的外型與一般三極管相差不大，一般光敏三極管只引出兩個極——發射極和集電極，基極不引出，管殼同樣開窗口，以便光線射入。為增大光照，基區面積做得很大，發射區較小，入射光主要被基區吸收。工作時集電結反偏，發射結正偏。在無光照時管子流過的電流為暗電流Iceo=（1+β）Icbo（很?。纫话闳龢O管的穿透電流還?。划?dāng)有光照時，激發大量的電子-空穴對，使得基極產生的電流Ib增大，此刻流過管子的電流稱為光電流，集電極電流Ic=（1+β）Ib，可見光電傳感器光電三極管要比光電二極管具有更高的靈敏度。
